带底座共模磁环电感
分类：磁环电感 发布时间：2022-06-13 浏览量：1121
共模磁环电感带底座设计是为了方便插件，如线径小的产品，PIN脚成型后，较软，易变形，不利于插件，BASE自带较硬的针脚，脚距和PCB板孔一致，底座俗称BASE，基座，材料一般是电木。
常见的带底座的磁环共模电感尺寸有T633,T953,T1065,T1264,T1495,T1487等等。
部分产品尺寸图：

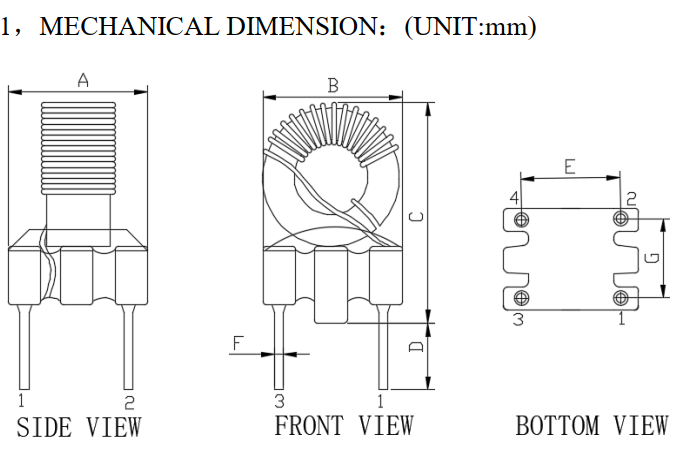

1，带底座磁环电感尺寸图：
| 磁环型号尺寸 | A尺寸 | B尺寸 | C尺寸 | D尺寸 | E尺寸 | F尺寸 | G尺寸 |
| T633 | 6MAX. | 8MAX. | 10.5MAX. | 3.5±0.5 | 2.5±0.5 | 0.5±0.1 | 2.5±0.5 |
| T953 | 7MAX. | 11MAX. | 16MAX. | 3.5±0.5 | 6±0.5 | 0.6±0.1 | 3±0.5 |
| T1065 | 8MAX. | 12MAX. | 17MAX. | 3.5±0.5 | 8±0.5 | 0.6±0.1 | 4±0.5 |
| T1264 | 9MAX. | 15MAX. | 19MAX. | 3.5±0.5 | 10±0.5 | 0.6±0.1 | 4.5±0.5 |
卧式装底座

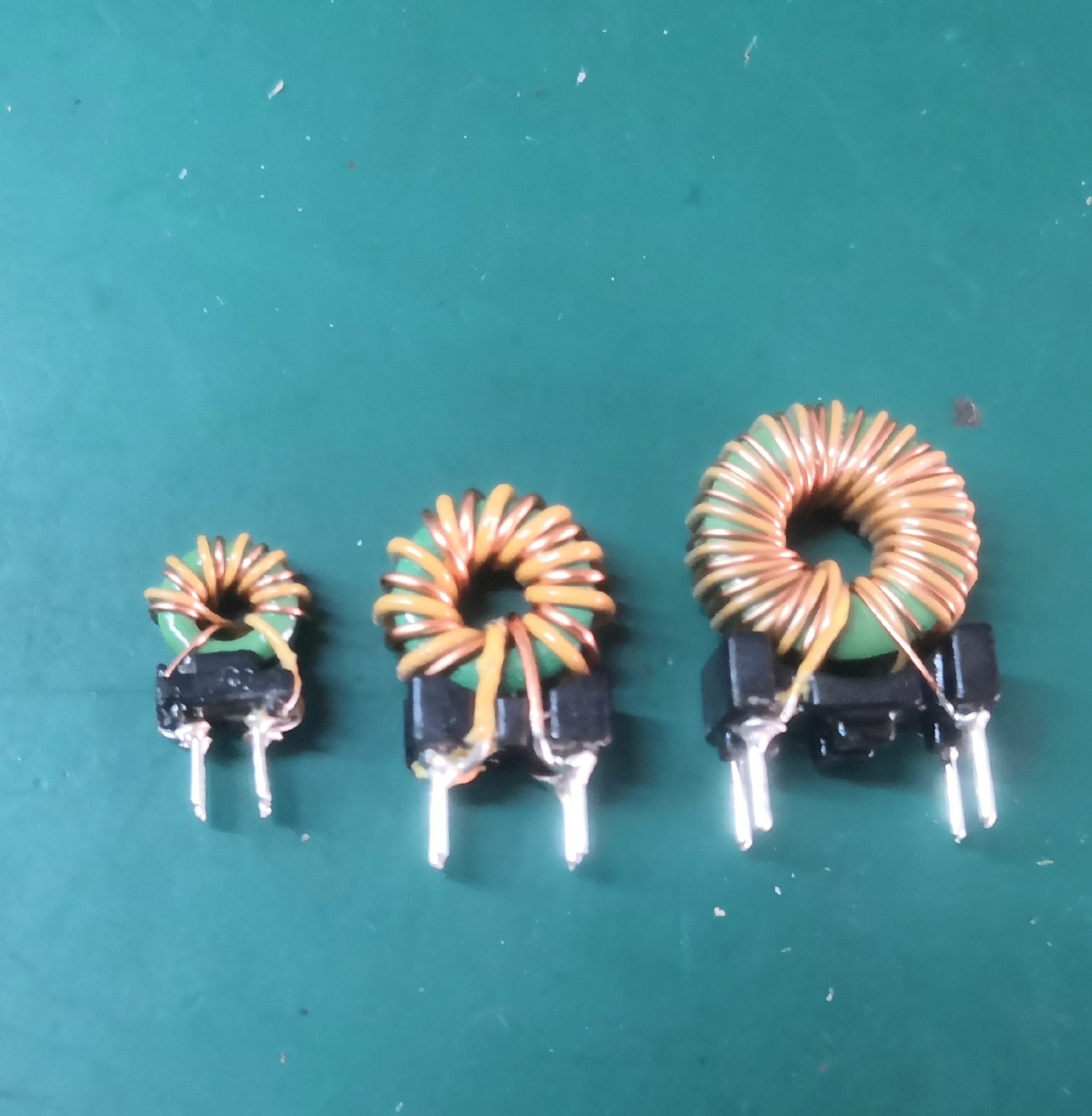

带底座磁环电感立式

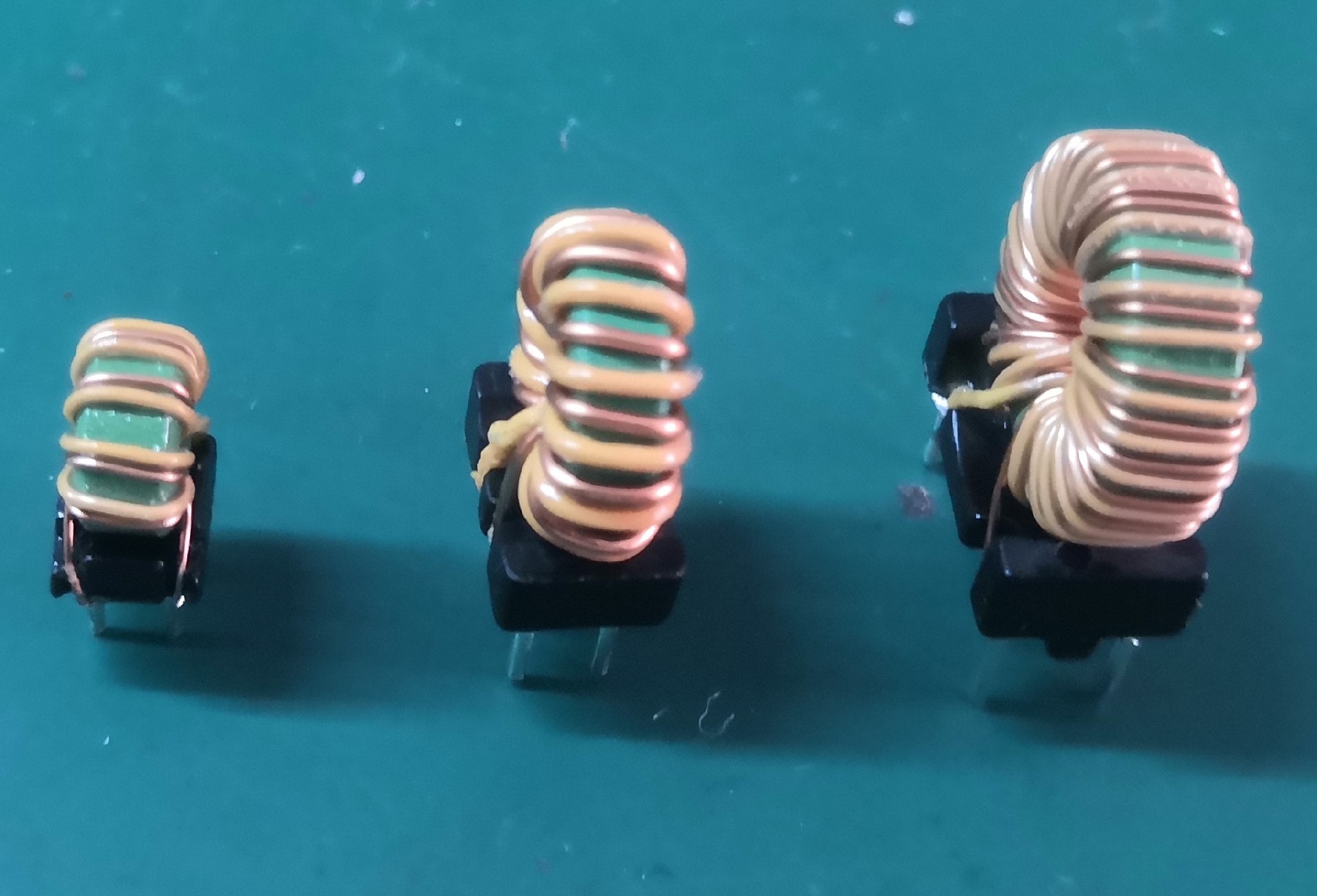

带底座磁环电感立式图
